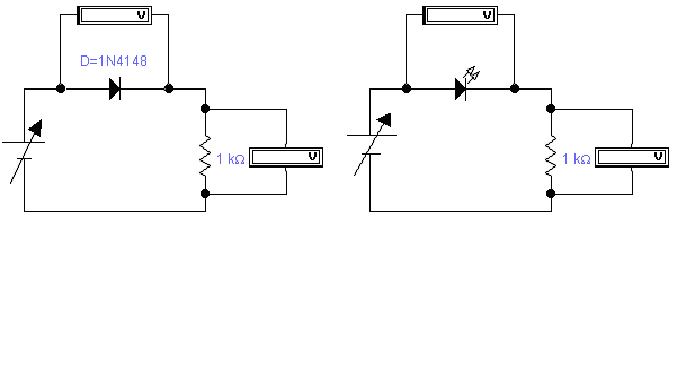

1A - Schematic Implemented with general propose diode 1N4148
1B – Schematic Implemented with LED

The Diode is a semi-conductor device with two leads, called Anode and Cathode, and it has the property of let current pass through it when the voltage is bigger in Anode than Cathode (Forward Voltage) and does not let current flow when is in Reverse Voltage.

A Diode is created when there is a Junction between P Crystal and N Crystal called P-N Junction has a property there is only one way of current pass through it. The Zener diode is a type of diode general propose diode, modified to work in reverse avalanche voltage called Zener Voltage. In general propose diode the crystals N type and P type are lightly doped consequently higher breakdown voltage.

In the Zener diode the Crystals N Type and P type are Highly doped. This doping makes consequently lower reverse avalanche Voltage.
The zener diode have got the property of conduct reverse current when a voltage within a certain value, is called Zener voltage Vz.

When Electrons recombine with holes, through P-N Junction, the true movement of electrons in relation between energy band of conduction and energy band of valence show there is lot of ways possible to energy transition of an electron.

Once the pathways of recombination of electrons are not all exactly equals, the light is not completely monochromatic, although show characteristic with a narrow band. However, a great advantage of the device, is the output of light is linear with the diode current.

To Translate to Portuguese

Traduza o seguinte texto:

If you have read the How Stuff Works article on Boolean logic, then you know that digital devices depend on Boolean gates. You also know from that article that one way to implement gates involves relays. However, no modern computer uses relays -- it uses "chips."
What if you want to experiment with Boolean gates and chips? What if you would like to build your own digital devices? It turns out that it is not that difficult. In this article, you will see how you can experiment with all of the gates discussed in the Boolean logic article. We will talk about where you can get parts, how you can wire them together, and how you can see what they are doing. In the process, you will open the door to a whole new universe of technology.
Setting the Stage
In the article How Boolean Logic Works, we looked at seven fundamental gates. These gates are the building blocks of all digital devices. We also saw how to combine these gates together into higher-level functions, such as full adders. If you would like to experiment with these gates so you can try things out yourself, the easiest way to do it is to purchase something called TTL chips and quickly wire circuits together on a device called a solderless breadboard. Let's talk a little bit about the technology and the process so you can actually try it out!
If you look back at the history of computer technology, you find that all computers are designed around Boolean gates. The technologies used to implement those gates, however, have changed dramatically over the years. The very first electronic gates were created using relays. These gates were slow and bulky. Vacuum tubes replaced relays. Tubes were much faster but they were just as bulky, and they were also plagued by the problem that tubes burn out (like light bulbs). Once transistors were perfected (transistors were invented in 1947), computers started using gates made from discrete transistors. Transistors had many advantages: high reliability, low power consumption and small size compared to tubes or relays. These transistors were discrete devices, meaning that each transistor was a separate device. Each one came in a little metal can about the size of a pea with three wires attached to it. It might take three or four transistors and several resistors and diodes to create a gate.
In the early 1960s, integrated circuits (ICs) were invented. Transistors, resistors and diodes could be manufactured together on silicon "chips." This discovery gave rise to SSI (small scale integration) ICs. An SSI IC typically consists of a 3-mm-square chip of silicon on which perhaps 20 transistors and various other components have been etched. A typical chip might contain four or six individual gates. These chips shrank the size of computers by a factor of about 100 and made them much easier to build.
As chip manufacturing techniques improved, more and more transistors could be etched onto a single chip. This led to MSI (medium scale integration) chips containing simple components, such as full adders, made up of multiple gates. Then LSI (large scale integration) allowed designers to fit all of the components of a simple microprocessor onto a single chip. The 8080 processor, released by Intel in 1974, was the first commercially successful single-chip microprocessor. It was an LSI chip that contained 4,800 transistors. VLSI (very large scale integration) has steadily increased the number of transistors ever since. The first Pentium processor was released in 1993 with 3.2 million transistors, and current chips can contain up to 20 million transistors.
In order to experimentcha with gates, we are going to go back in time a bit and use SSI ICs. These chips are still widely available and are extremely reliable and inexpensive. You can build anything you want with them, one gate at a time. The specific ICs we will use are of a family called TTL (Transistor Transistor Logic, named for the specific wiring of gates on the IC). The chips we will use are from the most common TTL series, called the 7400 series. There are perhaps 100 different SSI and MSI chips in the series, ranging from simple AND gates up to complete ALUs (arithmetic logic units).

Explanation of Breadboard and parts

A solderless breadboard
All electronic gates need a source of electrical power. TTL gates use 5 volts for operation. The chips are fairly particular about this voltage, so we will want to use a clean, regulated 5-volt power supply whenever working with TTL chips. Certain other chip families, such as the 4000 series of CMOS chips, are far less particular about the voltages they use. CMOS chips have the additional advantage that they use much less power. However, they are very sensitive to static electricity, and that makes them less reliable unless you have a static-free environment to work in. Therefore, we will stick with TTL here.
Assembling Your Equipment
In order to play with TTL gates, you must have several pieces of equipment. Here's a list of what you will need to purchase:
A breadboard
A volt-ohm meter (also known as a multimeter)
A logic probe (optional)
A regulated 5-volt power supply
A collection of TTL chips to experiment with
Several LEDs (light emitting diodes) to see outputs of the gates
Several resistors for the LEDs
Some wire (20 to 28 gauge) to hook things together
These parts together might cost between $40 and $60 or so, depending on where you get them.
Let's walk through a few details on these parts to make you more familiar with them:
As described on the previous page, a breadboard is a device that makes it easy to wire up your circuits.
A volt-ohm meter lets you measure voltage and current easily. We will use it to make sure that our power supply is producing the right voltage.
The logic probe is optional. It makes it easy to test the state (1 or 0) of a wire, but you can do the same thing with an LED.
Of the parts described above, all are easy except the 5-volt power supply. No one seems to sell a simple, cheap 5-volt regulated power supply. You therefore have two choices. You can either buy a surplus power supply from Jameco (for something like a video game) and use the 5-volt supply from it, or you can use a little power-cube transformer and then build the regulator yourself. We will talk through both options below.

Explanation how to purchase the parts in Parts Stores

1. Radio Shack
2. A local electronics parts store - Most major cities have electronics parts stores, and many cities are blessed with good surplus electronics stores. If you can find a good surplus store in your area that caters to people building their own stuff, then you have found a goldmine.
3. A mail-order house like Jameco - Jameco has been in business for decades, has a good inventory and good prices. (Be sure to download their PDF catalog or get a paper catalog from them -- it makes it much easier to traverse the Web site.)

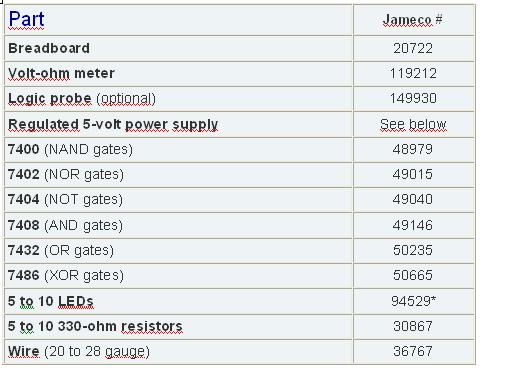

The following table shows you what you need to buy, with Jameco part numbers listed.

Tradução do texto Anterior

Se tiver lido o artigo como as coisas funcionam sobre Lógica Booleana, então saberá que os dispositivos digitais dependem de portas digitais. Você também sabe daquele artigo a única maneira de implementar as portas envolve relés. Contudo nenhum computador moderno usa relés, usa “chips.”

E Se quiser experimentar com portas Lógicas e chips? E se quiser construir o seu dispositivo digital? E verifica-se que não será que muito difícil. Neste artigo, verá como pode experimentar com todas as portas discutidas no artigo de Lógica Booleana .Nós falamos acerca como se conseguem os componentes, como se podem conectar todos, e como se pode ver o que o que esta a passar. Entretanto abrimos uma nova porta para todo o universo da tecnologia.

Preparação

No artigo Como a Lógica Booleana Funciona, nós olhamos as sete portas fundamentais. Estas portas são as partes que constroem todos os dispositivos digitais. Nós também veremos como combinar estas portas entretanto também pode tentar fazer as coisas você mesmo, a maneira mais fácil de fazer é comprar alguns chips TTL e rapidamente ligar os circuitos num dispositivo chamado Breadboard sem solda. Vamos falar um pouco acerca da tecnologia e do processo para que você tente fazer!

Se olhar para a Historia da tecnologia dos computadores, encontrará que todos os computadores são desenhados à volta das portas Lógicas. As tecnologias usadas para implementarem essas portas, no entanto, tem mudado dramaticamente no decorrer dos anos. As primeiras portas lógicas electrónicas foram criadas usando relés. Estas portas eram lentas e volumosas. As Válvulas substituíram os relés. Estas eram mais rápidas mas eram tão volumosas como os relés, e eram também conhecidas por terem o mesmo problema que (as lâmpadas) queimavam. Uma vez o transístor foi aperfeiçoado (transístores foram inventados em 1947), os computadores começaram a usar portas feitas de transístores discretos. Transístores tinham muitas vantagens: Altamente confiáveis, baixo consumo de potencia e pequeno tamanho comparado com as válvulas ou os relés. Estes transístores eram dispositivos discretos, significando que cada transístor era um dispositivo separado. Cada um veio num pequeno invólucro metálico cerca dum tamanho duma ervilha com três pernos agarrados ao invólucro. Precisará de três ou quatro transístores e várias resistências e diodos para criar uma porta.

Cedo nos anos 60, os Circuitos Integrados (CIs) foram inventados. Transístores, resistências e diodos podem ser manufacturados juntos numa pastilha de silício ”chips”. Esta descoberta fez ao aparecimento dos CIs SSI (Small Scale Integration) pequena escala de integração. Um CI SSI praticamente consiste num chip de 3 mm quadrados de silício no qual talvez contenha 20 transístores e vários outros componentes foram desenhados. O típico Chip poderá conter quatro ou seis portas individuais. Estes Chips reduzem o tamanho dos computadores por um factor de 100 e faz muito mais fácil os construir.

Como as técnicas de manufactura dos chips vão melhorando, mais e mais transístores podem ser desenhados num único chip, Isto leva-nos aos chips MSI (Medium Scale Integration) Media escala de integração contêm simples componentes, tais como Adicionadores completos, feitos de múltiplas portas. Entretanto LSI (Large Scale Integration) Larga Escala de Integração permite aos designers fazer caber todos os componentes de um simples microprocessador em cima dum único chip. O processador 8080, lançado pela Intel em 1974, foi o primeiro sucesso comercial de um microprocessador num único chip. Era um LSI chip que continha 4800 transístores. VLSI (Very Large Scale Integration) Muito Larga Escala de Integração tem continuamente aumentado o numero de transístores desde então. O primeiro processador Pentium foi lançado em 1993 com 3,2 milhões de transístores, e os chips correntes contem até 20 milhões de transístores.

Em ordem de fazermos uma experiência com portas, iremos de volta no tempo e usarmos um pouco os CIs SSI. Estes chips ainda continuam largamente disponíveis e são extremamente confiáveis e baratos. Poderás construir qualquer coisa com eles, uma porta de cada vez. Os CIs específicos que vamos usar são da família chamada TTL (Transístor Transistor Logic Lógica de Transístor Transístor, chamadas as portas conectadas no CI). O chip que usaremos são da mais comum das séries TTL, chamada séries 7400. Existem talvez 100 diferentes SSI e MSI chips. Numa série, variam desde uma simples Porta “E” até ALUs( Arithmentic Logic Unit) ULAs (Unidade lógica Aritmética).

Os DIPs

Os chips das séries 7400 estão acondicionados nos DIPs (Dual inline packages) Encapsulamento em dupla linha, como é apresentado na direita, O DIP é um pequeno encapsulamento de plástico com 14, 16, 20, 24 pequenos pinos metálicos salientes que providencia as conexões das portas de dentro. A maneira simples de construir alguma coisa a partir destas portas é por os chips numa breadboard. A breadboard deixa-nos ligar as coisas juntas simplesmente ligando os pedaços de fios dentro dos buracos de conexão na placa.

Explicação sobre os componentes e sobre a montagem

Todas as Portas Lógicas Electrónicas precisam de fonte de tensão eléctrica. As portas TTL usam 5 volts para poderem operar. Os Chips são sensíveis particularmente acerca desta tensão, então teremos de usar uma fonte de alimentação regulada e limpa de 5 volt sempre que trabalhemos com os chips TTL. Certos casos particulares outras famílias de chips, como as séries 4000, são menos sensíveis acerca das tensões que usam.Chips CMOS tem vantagens adicionais que consomem menos potência. Contudo, eles são muito sensíveis a electricidade estática, e isso faz que sejam menos confiáveis a não ser que tenhas um ambiente livre de electricidade estática para trabalhar. Consequentemente nós ficamos com os TTL aqui.

Construindo o seu equipamento

Em ordem de brincar com as Portas TTL, terás de ter muitos peças do equipamento, aqui está a lista que precisara de comprar.

Uma BreadBoard
Um Voltímetro e ohmímetro e amperímetro (também conhecido como multímetro)
Uma Ponta Lógica (Opcional)
Uma Fonte de Alimentação 5 Volt regulada
Uma colecção de chips TTL para fazer experiências
Alguns LEDs (Light emitting diodes) Diodos emissores de luz para verificar as saídas das portas
Alguns Resistências para usarmos nos LEDs
Alguns fios (medida 20 até 28) para ligar as coisas juntas
Estes componentes todos juntos andaram entre $40 e $60 mais ou menos, dependendo donde os ir comprar.

Vamos guiar-vos através de alguns detalhes destes componentes para ficarem mais familiares com eles.

Como acima descrito na pagina anterior, a breadboard é o dispositivo que faz ser fácil ligar os teus circuitos.
O Voltímetro Ohmímetro e Amperímetro permite medir a tensão e corrente facilmente. Nos usaremos para termos a certeza que a fonte de alimentação está fornecendo a tensão correcta.
A Ponta Lógica é opcional, e torna fácil testar os estados (1 ou 0) dos fios, mas poderás fazer o mesmo com um LED.
De todos os componentes descritas acima, todas são fáceis excepto a fonte de alimentação de 5 volt. Ninguém parece vender uma simples, barata fonte de alimentação 5 volt regulada. Consequentemente tu tens duas escolhas. Ou podes comprar uma fonte de alimentação excedentária da Jameco (para qualquer coisa como um vídeo jogo) e usar a alimentação de 5 Volt, ou podes usar um pequeno transformador de cubo e construir o regulador você mesmo. Nós iremos falar em ambas as opções abaixo.

Explicação onde se deve ir comprar os componentes

1. Radio Shack
2. Uma Loja local de componentes electrónicos – a maioria das cidades relativamente grandes tem lojas de componentes electrónicos, e muitas cidades estão abençoadas com um boas de lojas de excedentes de Electrónica. Se puderes encontrar uma boa loja de excedentes na tua área que providencia para as pessoas que constroem as suas próprias coisas, então terás encontrado uma mina de ouro.
3. Uma casa de Venda a cobrança postal como a Jameco – Jameco tem estado a neste negocio por décadas, tem um bom inventario e um bom preços. (tenha a certeza que faz o download do catalogo em PDF deles ou requeira um catalogo em papel deles – faz-se muito mais fácil examinar a website.)

Space The Last Frontier to Conquer

segunda-feira, 2 de fevereiro de 2009

The Ultimate Challenge for mankind

Pensamento do Dia

Contador

Seguidores

Arquivo do blogue

Acerca de mim

Ponha em Inglês

Pic 1A ------------- Pic 1B

Legend & Description

To Translate to Portuguese

DIP

DIP Picture

BreadBoard Picture

Explanation of Breadboard and parts

LED and Resistors

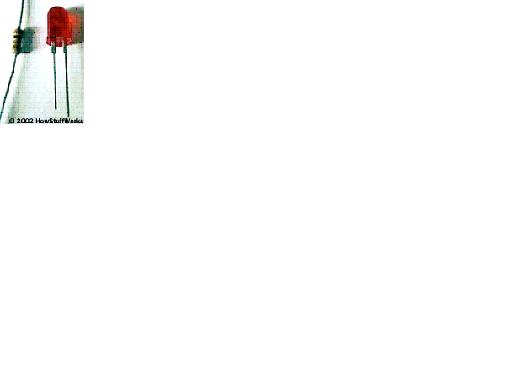

Led & Resistors

Explanation how to purchase the parts in Parts Stores

Table of Parts code of Jameco

Table For the Power Supply (optional)

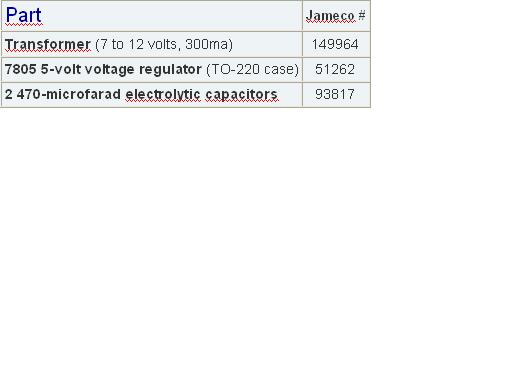

Table For the Power Supply (optional)
